Beschreibung

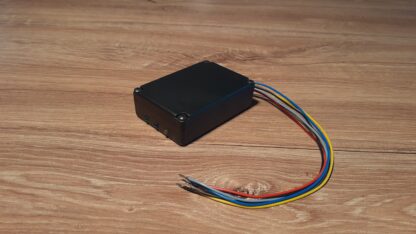

Der W-Bus Konverter eignet sich zum Ein- und Ausschalten aller Webasto Thermo C Zuheizer mit W-Bus (wie in Audi, VW, Landrover verbaut) über ein 12V Einschaltsignal (Schalter,Taster, Fernbedienung,Timer, GSM Modul etc.)
Auf Anfrage besteht mit diesem Modul ebenfalls die Möglichkeit Thermo Top C Standheizungen, die über keinen W-Bus verfügen, sondern nur über ein 12V Signal geschaltet werden, im Dauerbetrieb zu anzusteuern.
Der W-Bus Konverter ist werkseitig so konfiguriert, dass die Standheizung eingeschaltet bleibt, solange ein 12V Einschaltsignal am Konverter anliegt.
Über Lötbrücken im Inneren des Gerätes kann die Einschaltdauer auf 60 oder 30 Minuten begrenzt werden. Desweiteren kann Das Einschaltsignal mittels Lötbrücke auf 12V Einschaltimpuls (Taster) umgestellt werden.
Über den 12V Schaltausgang und einem zusätzlichen Relais (nicht im Lieferumfang enthalten) kann z.B ein Gebläse und/oder eine Umwälzpumpe angesteuert werden.
Der W-Bus Konverter MUSS vor Feuchtigkeit geschützt werden.
Das rote Kabel wird über eine 1A Sicherung mit 12V Dauerplus verbunden.
Das schwarze Kabel wird mit Masse verbunden.
Das graue Kabel wird mit dem W-Bus Anschluss der Standheizung verbunden.
Das blaue Kabel wird mit dem 12V Einschaltsignal (Schalter, Taster, Relais,Timer, etc.) verbunden.
Das gelbe Kabel wird mit einem Relais verbunden um ein Gebläse, Kimabedienteil, PWM Modul, Umwälzpumpe oder Webasto IPCU Modul zu bestromen.
Die grüne LED leuchtet, sobald der Konverter mit 12V Spannung versorgt ist.
Die blaue LED blinkt, sobald der Konverter Kommuntikation mit der Standheizung aufgebaut hat.
Die gelbe LED leuchtet, sobald das 12V Einschaltsignal von der Standheizung quittiert wurde.
Lieferumfang:
- W-Bus Konverter
- Sicherungshalter mit 1A Sicherung
- Bedienungsanleitung
